3(5)HPLower Dust Collector

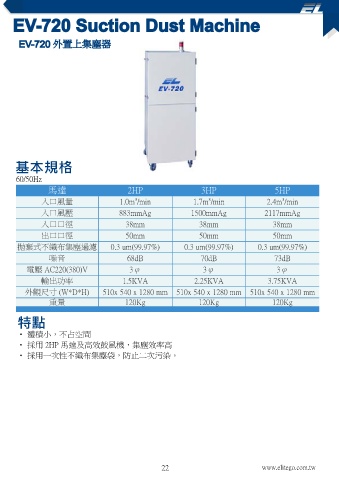

3(5)HPLower Dust Collector EV -720 Suction Dust Machine
EV-720 Suction Dust Machine

3(5)HP 外置下集塵器 EV -720 外置上集塵器
3(5)HP 外置下集塵器
EV-720 外置上集塵器

基本規格

60/50Hz 基本規格

馬達 3HP 5HP 60/50Hz
入口風量 28m³/min 35m³/min 馬達 2HP 3HP 5HP

入口風速 26m/sec 28m/sec 入口風量 1.0m³/min 1.7m³/min 2.4m³/min
入口風壓 300mmAg 380mmAg 入口風壓 883mmAg 1500mmAg 2117mmAg

入口口徑 150mm 150mm 入口口徑 38mm 38mm 38mm
出口口徑 200mm 200mm 出口口徑 50mm 50mm 50mm

不織布透氣度 12.1cc/cm².Sec 12.1cc/cm².Sec 拋棄式不織布集塵過濾 0.3 um(99.97%) 0.3 um(99.97%) 0.3 um(99.97%)
噪音 68dB 73dB 噪音 68dB 70dB 73dB

電壓 AC 220(380)V 3φ 3φ 電壓 AC220(380)V 3φ 3φ 3φ
輸出功率 2�25KVA 3�75KVA 輸出功率 1�5KVA 2�25KVA 3�75KVA

外觀尺寸 (W*D*H) 635×665×17100 mm 805×910×2040 mm 外觀尺寸 (W*D*H) 510x 540 x 1280 mm 510x 540 x 1280 mm 510x 540 x 1280 mm
重量 200Kg 320Kg 重量 120Kg 120Kg 120Kg

布管集塵能力
布管集塵能力 特點
• 體積小，不占空間
依粉塵顆粒大小有所不同
粉塵顆粒大小 集塵能力 • 採用 2HP 馬達及高效鼓風機，集塵效率高
• 採用一次性不織布集塵袋，防止二次污染。
0.5 μ 80%

1.0 μ 90%
2.0 μ 95%

3.0 μ 以上 100%

功能特性
功能特性
• 採用 3HP(5HP) 高效能大同馬達。
• 採用 100%Polyester 厚度 1.9 ㎜過濾布，搭配特製風葉產生高吸力，經由高密度
過濾布管可有效過濾粉塵微粒子。
• 採用 16 條 120*640mm(5HP：29 條 120*790mm) 過濾布管，有效收集粉塵。

www.elitego.com.tw 21 22 www.elitego.com.tw
