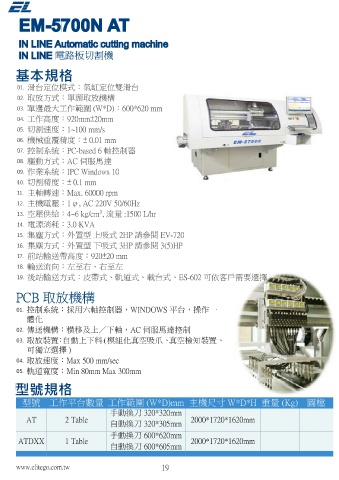

EM-5700N AT 選配功能
EM-5700N A

IN LINE
Automatic cutting machine
IN LINE Automatic cutting machine
IN LINE 電路板切割機
IN LINE 電路板切割機

基本規格

01. 滑台定位模式：氣缸定位雙滑台 條碼掃描器 EV-720

02. 取放方式：單頭取放機構 鐳射測高
MES 系統 上吸式集塵機
03. 單邊最大工作範圍 (W*D)：600*620 mm
04. 工作高度：920mm±20mm

05. 切割速度：1~100 mm/s
06. 機械重覆精度：± 0.01 mm
07. 控制系統：PC-based 6 軸控制器
08. 驅動方式：AC 伺服馬達

09. 作業系統：IPC Windows 10 銑刀直徑量測 雙主軸
10. 切割精度：± 0.1 mm
11. 主軸轉速：Max. 60000 rpm
DEMO 影片
12. 主機電壓：1φ, AC 220V 50/60Hz DEMO 影片
13. 空壓供給：4~6 kg/cm², 流量 :1500 L/hr
14. 電源消耗：3.0 KVA

15. 集塵方式：外置型 上吸式 2HP 請參閱 EV-720
16. 集塵方式：外置型 下吸式 3HP 請參閱 3(5)HP
17. 前站輸送帶高度：920±20 mm

18. 輸送流向：左至右、右至左
19. 後站輸送方式：皮帶式、軌道式、載台式、ES-602 可依客戶需要選擇

PCB 取放機構
PCB 取放機構
01. 控制系統：採用六軸控制器，WINDOWS 平台，操作一
體化
02. 傳送機構：橫移及上／下軸，AC 伺服馬達控制

03. 取放裝置：自動上下料(模組化真空吸爪、真空檢知裝置、
可獨立選擇 )
04. 取放速度：Max 500 mm/sec
05. 軌道寬度：Min 80mm Max 300mm

型號規格

型號 工作平台數量 工作範圍 (W*D)mm 主機尺寸 W*D*H 重量 (Kg) 圖檔

手動換刀 320*320mm
AT 2 Table 2000*1720*1620mm
自動換刀 320*305mm
手動換刀 600*620mm
ATDXX 1 Table 2000*1720*1620mm
自動換刀 600*605mm
