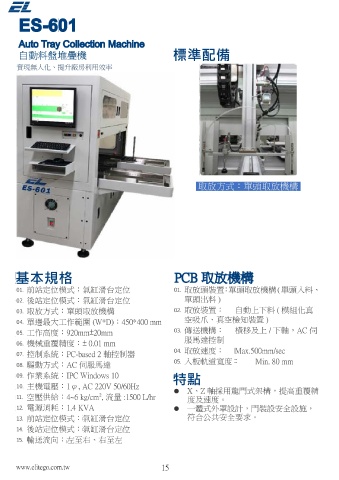

ES-601
ES-602
ES-601 ES-602

Auto Tray Collection Machine PCB Plate Auto Arrangement&Inspection Machine
Auto
PCB Plate Auto Arrangement&Inspection Machine
ray Collection Machine
T
自動分板檢測排列機
自動料盤堆疊機
自動料盤堆疊機 標準配備 自動分板檢測排列機
實現無人化、提升廠房利用效率 壞板辨識、自動判別排列、取放模組、多重選擇 標準配備

取放方式：單頭取放機構 取放方式：四頭取放機構

選配功能

基本規格

01. 前站定位模式：伺服滑台定位
02. 後站定位模式：伺服滑台定位
基本規格 PCB 取放機構 03. 回收區定位模式：伺服滑台定位 EV-720 條碼掃描器
PCB 取放機構

01. 前站定位模式：氣缸滑台定位 01. 取放頭裝置：單頭取放機構(單頭入料、 04. 取放方式：四頭取放機構 上吸式集塵機 MES 系統
02. 後站定位模式：氣缸滑台定位 單頭出料 ) 05. 單邊最大工作範圍 (W*D)：400*420 mm
03. 取放方式：單頭取放機構 02. 取放裝置： 自動上下料 ( 模組化真 06. 工作高度：920mm±20mm 特點

04. 單邊最大工作範圍 (W*D)：450*400 mm 空吸爪、真空檢知裝置 ) 07. 機械重覆精度：± 0.01 mm  具 CCD 辦識功能，分類 OK 和 NG 板，
05. 工作高度：920mm±20mm 03. 傳送機構： 橫移及上 / 下軸，AC 伺 08. 控制系統：PC-based 6 軸控制器
服馬達控制 節省人力成本。
06. 機械重覆精度：± 0.01 mm 09. 驅動方式：AC 伺服馬達
04. 取放速度： Max.500mm/sec  Y、Z、A 軸採用龍門式架構，提高重
07. 控制系統：PC-based 2 軸控制器 10. 作業系統：IPC Windows 10 覆精度及取放速度。
05. 入板軌道寬度： Min. 80 mm
08. 驅動方式：AC 伺服馬達 11. 主機電壓：1φ, AC 220V 50/60Hz  可搭配 MES 系統，辦識 OK 和 NG 板

09. 作業系統：IPC Windows 10 特點 12. 空壓供給：4~6 kg/cm², 流量 :1500 L/hr  操作方便，架設簡單，有效節省換線
10. 主機電壓：1φ, AC 220V 50/60Hz 13. 電源消耗：3.0 KVA 時間
 X、Z 軸採用龍門式架構，提高重覆精
11. 空壓供給：4~6 kg/cm², 流量 :1500 L/hr 度及速度。 14. 輸送流向：左至右、右至左  可搭配二次集塵，在辦識前將 PCB 進
12. 電源消耗：1.4 KVA  一體式外罩設計，門裝設安全設施， 行除塵，除塵效果達到 99%
PCB 取放機構
13. 前站定位模式：氣缸滑台定位 符合公共安全要求。 PCB 取放機構
14. 後站定位模式：氣缸滑台定位 01. 取放頭裝置：四頭取放機構 ( 可一次取料或四次取料 )

15. 輸送流向：左至右、右至左 02. 取放裝置：自動上下料 ( 模組化真空吸爪、真空檢知裝置、可獨立選擇 )
03. 傳送機構：橫移及上 / 下軸，AC 伺服馬達控制
04. 取放速度：Max.400mm/sec
www.elitego.com.tw 15 16 www.elitego.com.tw
