ER-7000 AT
ER-7000 A T

IN LINE Automatic cutting machine
IN LINE Automatic cutting machine
IN LINE 電路板分板機
IN LINE 電路板分板機

基本規格

01. 滑台定位模式：伺服精密定位雙滑台 13. 主機電壓：1φ, AC 220V 50/60Hz
02. 取放方式：單頭取放機構 14. 空壓供給：4~6 kg/cm², 流量 :1500 L/hr

03. 蓋板方式：磁鐵扣環式壓板機構 15. 電源消耗：3.0 KVA
04. 單邊最大工作範圍 (W*D)：500*640 mm 16. 集塵方式：內置型 上吸式 3HP 請參閱
05. 工作高度：920mm±20mm Blower
06. 切割速度：1~100 mm/s 17. 集塵方式：內置型 下吸式 3HP 請參閱
07. 機械重覆精度：± 0.01 mm Blower
08. 控制系統：PC-based 6 軸控制器 18. 前站輸送帶高度：920±20 mm 選配功能
09. 驅動方式：AC 伺服馬達 19. 後站輸送方式：皮帶式、軌道式、載台

10. 作業系統：IPC Windows 10 式、ES-602 可依客戶需要選擇
20. 輸送流向：左至右、右至左
11. 切割精度：± 0.05 mm
12. 主軸轉速：Max. 60000 rpm 21. 靜電消除：靜電消除槍 ( 下吸 )
特點

 配備自動更換銑刀功能。
 模組化真空吸盤組，可線外製作。

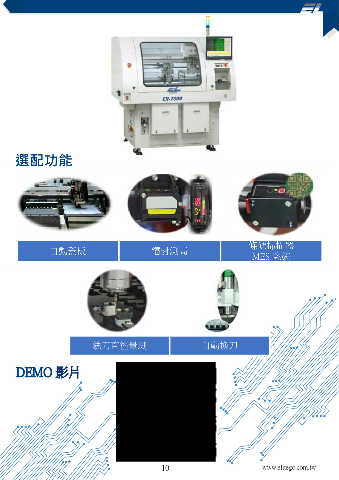

 出板方式：皮帶式、軌道式、載台式，可依客戶需要選擇。 條碼掃描器
 機器配置吸塵器功能，方便機台清潔保養。。 自動蓋板 鐳射測高 MES 系統
 切割主機和集塵機一體化設計，減少機器佔地面積，增加生產線布置靈活度和美觀。
 吸風口維持對準銑刀切割點，吸力集中大輻提昇集塵效果。

 採用拋棄式一次性集塵袋，防止粉塵二次汙染，既環保且簡化集塵機保養。
 集塵機配置第二道過濾紙網，有效保護馬達並防止粉塵洩漏。
 集塵機配置粉塵自動檢知功能，確保集塵效果。
 配置高精度 CCD 視覺自動對位校正系統，大輻提高切割精度及工作效率。

型號規格

型號 工作平台數量 工作範圍 (W*D)mm 主機尺寸 W*D*H 重量 (Kg) 圖檔 銑刀直徑量測 自動換刀

ATDS 2 Table 250*320mm 2000*1340*1980mm 950 工作範圍
DEMO 影片
ATDW 2 Table 330*340mm 2100*1340*1980mm 1070 工作範圍 DEMO 影片
ATDM 2 Table 400*420mm 2450*1420*1980mm 1130 工作範圍
下吸 500*490mm
ATDX 2 Table 2950*1530*1980mm 工作範圍
上吸 500*470mm

下吸 500*640mm
ATDXL 2 Table 2000*1340*1980mm 工作範圍
上吸 500*620mm
