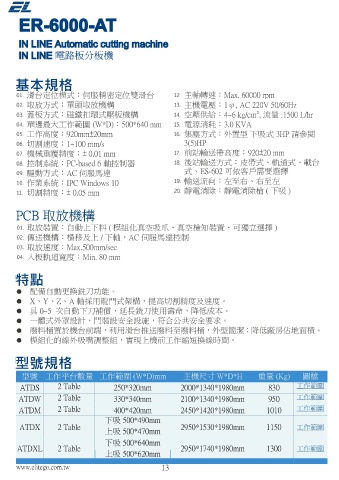

ER-6000-AT
ER-6000-A T

IN LINE Automatic cutting machine
IN LINE Automatic cutting machine
IN LINE 電路板分板機
IN LINE 電路板分板機

基本規格

01. 滑台定位模式：伺服精密定位雙滑台 12. 主軸轉速：Max. 60000 rpm
02. 取放方式：單頭取放機構 13. 主機電壓：1φ, AC 220V 50/60Hz
03. 蓋板方式：磁鐵扣環式壓板機構 14. 空壓供給：4~6 kg/cm², 流量 :1500 L/hr
04. 單邊最大工作範圍 (W*D)：500*640 mm 15. 電源消耗：3.0 KVA
05. 工作高度：920mm±20mm 16. 集塵方式：外置型 下吸式 3HP 請參閱

06. 切割速度：1~100 mm/s 3(5)HP
07. 機械重覆精度：± 0.01 mm 17. 前站輸送帶高度：920±20 mm
08. 控制系統：PC-based 6 軸控制器 18. 後站輸送方式：皮帶式、軌道式、載台
09. 驅動方式：AC 伺服馬達 式、ES-602 可依客戶需要選擇 選配功能
10. 作業系統：IPC Windows 10 19. 輸送流向：左至右、右至左
11. 切割精度：± 0.05 mm 20. 靜電消除：靜電消除槍 ( 下吸 )

PCB 取放機構
PCB 取放機構
01. 取放裝置：自動上下料 ( 模組化真空吸爪、真空檢知裝置、可獨立選擇 )
02. 傳送機構：橫移及上 / 下軸，AC 伺服馬達控制
03. 取放速度：Max.500mm/sec 蓋板方式： 條碼掃描器

04. 入板軌道寬度：Min. 80 mm 鐳射測高 銑刀直徑量測
磁鐵扣環式壓板機構 MES 系統
特點

 配備自動更換銑刀功能。
 X、Y、Z、A 軸採用龍門式架構，提高切割精度及速度。
 具 0~5 次自動下刀補償，延長銑刀使用壽命，降低成本。
 一體式外罩設計，門裝設安全設施，符合公共安全要求。

 廢料桶置於機台前端，利用滑台推送廢料至廢料桶，外型簡潔；降低廠房佔地面積。 EV-720
 模組化的線外吸嘴調整組，實現上機前工作縮短換線時間。 雙主軸 自動換刀
上吸式集塵機

型號規格
影片
DEMO
型號 工作平台數量 工作範圍 (W*D)mm 主機尺寸 W*D*H 重量 (Kg) 圖檔 DEMO 影片
ATDS 2 Table 250*320mm 2000*1340*1980mm 830 工作範圍

ATDW 2 Table 330*340mm 2100*1340*1980mm 950 工作範圍
ATDM 2 Table 400*420mm 2450*1420*1980mm 1010 工作範圍
下吸 500*490mm
ATDX 2 Table 2950*1530*1980mm 1150 工作範圍
上吸 500*470mm
下吸 500*640mm
ATDXL 2 Table 2950*1740*1980mm 1300 工作範圍
上吸 500*620mm
