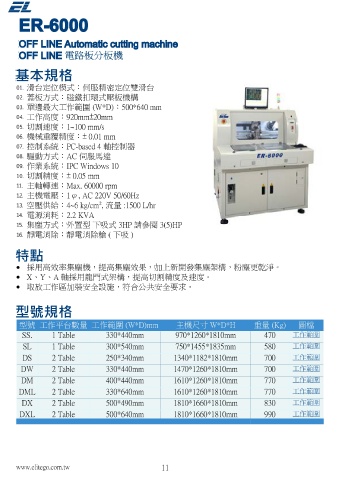

ER-6000
ER-6000 選配功能

OFF LINE Automatic cutting machine
OFF LINE Automatic cutting machine
OFF LINE 電路板分板機
OFF LINE 電路板分板機
基本規格

01. 滑台定位模式：伺服精密定位雙滑台
02. 蓋板方式：磁鐵扣環式壓板機構 自動調整 Pitch EV-720

03. 單邊最大工作範圍 (W*D)：500*640 mm 自動蓋板自動蓋板 雙主軸 上吸式集塵機
04. 工作高度：920mm±20mm
05. 切割速度：1~100 mm/s
06. 機械重覆精度：± 0.01 mm
07. 控制系統：PC-based 4 軸控制器
08. 驅動方式：AC 伺服馬達

09. 作業系統：IPC Windows 10
10. 切割精度：± 0.05 mm 條碼掃描器
11. 主軸轉速：Max. 60000 rpm MES 系統 銑刀直徑量測
12. 主機電壓：1φ, AC 220V 50/60Hz
13. 空壓供給：4~6 kg/cm², 流量 :1500 L/hr 解決 PCB 分割最好的方式
14. 電源消耗：2.2 KVA  避免人工折板所導致錫裂及零件受損等問題
15. 集塵方式：外置型 下吸式 3HP 請參閱 3(5)HP  免使用衝或折所產生應力上之問題

16. 靜電消除：靜電消除槍 ( 下吸 )  適合不規則成品板圓弧及線的切割

特點 畫面親切中英文切換

 採用高效率集塵機，提高集塵效果，加上新開發集塵架構，粉塵更乾淨。
 X、Y、A 軸採用龍門式架構，提高切割精度及速度。
 取放工作區加裝安全設施，符合公共安全要求。

型號規格

型號 工作平台數量 工作範圍 (W*D)mm 主機尺寸 W*D*H 重量 (Kg) 圖檔

SS� 1 Table 330*440mm 970*1260*1810mm 470 工作範圍
• 彩色顯示器顯示 WINDOWS 平台，以圖示輔以文字說明操
SL 1 Table 300*540mm 750*1455*1835mm 580 工作範圍
作容易
DS 2 Table 250*340mm 1340*1182*1810mm 700 工作範圍
• 內建影像擷取卡，工件影像與操作同畫面，操作方便
DW 2 Table 330*440mm 1470*1260*1810mm 700 工作範圍
• 可顯示錯誤訊息及切割狀態如銑刀、主軸、目前產量等訊
DM 2 Table 400*440mm 1610*1260*1810mm 770 工作範圍 息

DML 2 Table 330*640mm 1610*1260*1810mm 770 工作範圍 • 機械參數及功能設定可由密碼鎖住，以免誤操作

DX 2 Table 500*490mm 1810*1660*1810mm 830 工作範圍 • 銑刀與主軸壽命、斷刀、粉塵數量隨時監控警報
DXL 2 Table 500*640mm 1810*1660*1810mm 990 工作範圍 對位精確教導方便

• 教導時有低、中、高三種速度選擇
配合 CCD 放大 15 倍定位快速準確輸入。

• 配合顯示器，可設定銑刀直徑，圓及正方型外框。
• 利用雙滑座進出放置工件，減少切割等待時間增加產能
www.elitego.com.tw 11 12 www.elitego.com.tw
