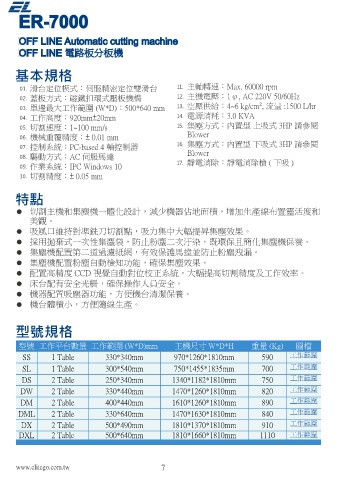

ER-7000
ER-7000

OFF LINE Automatic cutting machine
OFF LINE Automatic cutting machine
OFF LINE 電路板分板機
OFF LINE 電路板分板機

基本規格

01. 滑台定位模式：伺服精密定位雙滑台 11. 主軸轉速：Max. 60000 rpm

02. 蓋板方式：磁鐵扣環式壓板機構 12. 主機電壓：1φ, AC 220V 50/60Hz
03. 單邊最大工作範圍 (W*D)：500*640 mm 13. 空壓供給：4~6 kg/cm², 流量 :1500 L/hr
04. 工作高度：920mm±20mm 14. 電源消耗：3.0 KVA
05. 切割速度：1~100 mm/s 15. 集塵方式：內置型 上吸式 3HP 請參閱
06. 機械重覆精度：± 0.01 mm Blower
07. 控制系統：PC-based 4 軸控制器 16. 集塵方式：內置型 下吸式 3HP 請參閱

08. 驅動方式：AC 伺服馬達 Blower
17. 靜電消除：靜電消除槍 ( 下吸 )
09. 作業系統：IPC Windows 10
10. 切割精度：± 0.05 mm 選配功能

特點

 切割主機和集塵機一體化設計，減少機器佔地面積，增加生產線布置靈活度和
美觀。
 吸風口維持對準銑刀切割點，吸力集中大輻提昇集塵效果。
 採用拋棄式一次性集塵袋，防止粉塵二次汙染，既環保且簡化集塵機保養。
 集塵機配置第二道過濾紙網，有效保護馬達並防止粉塵洩漏。

 集塵機配置粉塵自動檢知功能，確保集塵效果。 自動蓋板 鐳射測高 條碼掃描器
MES 系統
 配置高精度 CCD 視覺自動對位校正系統，大輻提高切割精度及工作效率。
 床台配有安全光柵，確保操作人員安全。

 機器配置吸塵器功能，方便機台清潔保養。
 機台體積小，方便隨線生產。

型號規格

型號 工作平台數量 工作範圍 (W*D)mm 主機尺寸 W*D*H 重量 (Kg) 圖檔
SS 1 Table 330*340mm 970*1260*1810mm 590 工作範圍

SL 1 Table 300*540mm 750*1455*1835mm 700 工作範圍 銑刀直徑量測 自動換刀
DS 2 Table 250*340mm 1340*1182*1810mm 750 工作範圍

DW 2 Table 330*440mm 1470*1260*1810mm 820 工作範圍
DM 2 Table 400*440mm 1610*1260*1810mm 890 工作範圍

DML 2 Table 330*640mm 1470*1630*1810mm 840 工作範圍
DX 2 Table 500*490mm 1810*1370*1810mm 910 工作範圍
DXL 2 Table 500*640mm 1810*1660*1810mm 1110 工作範圍
