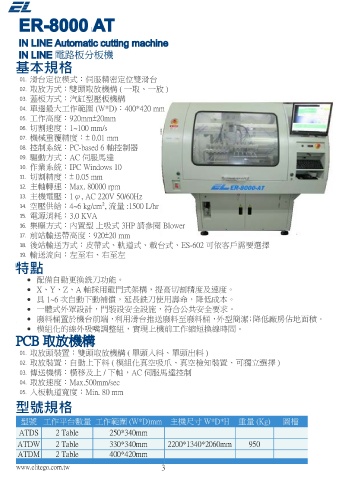

ER-8000 A
T
ER-8000 AT 標準配備

IN LINE Automatic cutting machine
IN LINE Automatic cutting machine
IN LINE 電路板分板機
IN LINE 電路板分板機
基本規格

01. 滑台定位模式：伺服精密定位雙滑台

02. 取放方式：雙頭取放機構 ( 一取、一放 )
03. 蓋板方式：汽缸型壓板機構
04. 單邊最大工作範圍 (W*D)：400*420 mm 取放方式：
05. 工作高度：920mm±20mm 蓋板方式： 上吸 + 三合一量測 雙頭取放機構
06. 切割速度：1~100 mm/s 汽缸型壓板機構 自動換刀 (斷刀、滑刀、刀徑) ( 一取、一放 )
07. 機械重覆精度：± 0.01 mm

08. 控制系統：PC-based 6 軸控制器
09. 驅動方式：AC 伺服馬達 選配功能
10. 作業系統：IPC Windows 10
11. 切割精度：± 0.05 mm
12. 主軸轉速：Max. 80000 rpm
13. 主機電壓：1φ, AC 220V 50/60Hz
14. 空壓供給：4~6 kg/cm², 流量 :1500 L/hr
15. 電源消耗：3.0 KVA

16. 集塵方式：內置型 上吸式 3HP 請參閱 Blower
17. 前站輸送帶高度：920±20 mm 鐳射測高 條碼掃描器 EV-720
18. 後站輸送方式：皮帶式、軌道式、載台式、ES-602 可依客戶需要選擇 MES 系統 上吸式集塵機

19. 輸送流向：左至右、右至左
特點 DEOM 影片
DEOM
影片
 配備自動更換銑刀功能。

 X、Y、Z、A 軸採用龍門式架構，提高切割精度及速度。
 具 1~6 次自動下動補償，延長銑刀使用壽命，降低成本。
 一體式外罩設計，門裝設安全設施，符合公共安全要求。
 廢料桶置於機台前端，利用滑台推送廢料至廢料桶，外型簡潔；降低廠房佔地面積。

 模組化的線外吸嘴調整組，實現上機前工作縮短換線時間。
PCB 取放機構
PCB 取放機構
01. 取放頭裝置：雙頭取放機構 ( 單頭入料、單頭出料 )

02. 取放裝置：自動上下料 ( 模組化真空吸爪、真空檢知裝置、可獨立選擇 )
03. 傳送機構：橫移及上 / 下軸，AC 伺服馬達控制
04. 取放速度：Max.500mm/sec
05. 入板軌道寬度：Min. 80 mm
型號規格

型號 工作平台數量 工作範圍 (W*D)mm 主機尺寸 W*D*H 重量 (Kg) 圖檔
ATDS 2 Table 250*340mm
ATDW 2 Table 330*340mm 2200*1340*2060mm 950

ATDM 2 Table 400*420mm
