EM-5500
EM-5500
IN-LINE Dispensing Machine
IN-LINE Dispensing Machine
在線點膠機 ( 噴射閥 )

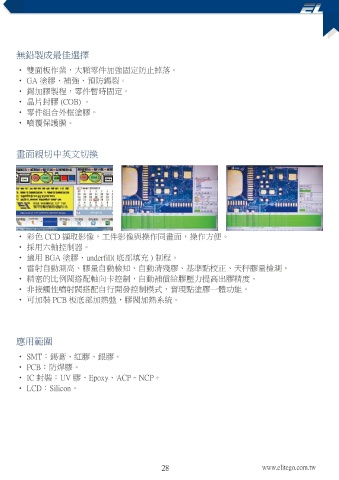

在線點膠機 ( 噴射閥 ) 無鉛製成最佳選擇
• 雙面板作業，大顆零件加強固定防止掉落。
基本規格 • GA 塗膠、補強、預防錫裂。
01. 基板尺寸 :Max.450×300 mm (Min. 150×80 mm) • 錫加膠製程，零件暫時固定。
02. 基板流向 : 左 → 右，右→左 ( 選配 ) • 晶片封膠 (COB) 。
03. 基板定位方式 : 視覺自動定位 • 零件組合外框塗膠。
04. 點膠精度 : 0.05 mm @ 3 sigma • 噴覆保護膜。
05. 機械重覆精度 : 0.02 mm@ 3 sigma
06. XY 移動速度 : Max. 500 mm/sec
07. 輸送帶高度 : 920±20 mm 畫面親切中英文切換
08. 控制系統 : PC-based 6 軸控制器
09. 作業系統 : Windows 7
10. 點膠速度 : Max.14,400 DPH
11. 主機電壓 : 1ψ,AC 220V 50/60Hz 1 kW
12. 空壓供給 : 4~6 kg/cm²
13. 主機尺寸 (W×D×H): 1280×1310×1750 mm
14. 主機重量 : 580 kg
• 彩色 CCD 擷取影像，工件影像與操作同畫面，操作方便。
• 採用六軸控制器。
• 適用 BGA 塗膠、underfill( 底部填充 ) 制程。
標準配備 • 雷射自動測高、膠量自動檢知、自動清殘膠、基準點校正、天秤膠量檢測。
• 精密的比例閥搭配軸向卡控制，自動補償給膠壓力提高出膠精度。
• 非接觸性噴射閥搭配自行開發控制模式，實現點塗膠一體功能。
• 可加裝 PCB 板底部加熱盤，膠閥加熱系統。
微量天秤 自動板寬調整 針頭高度校正器 雷射測高
應用範圍
• SMT：錫膏、紅膠、銀膠。
• PCB：防焊膠。
膠量檢知 自動清殘膠 噴射閥 自動膠壓調節器 • IC 封裝：UV 膠、Epoxy、ACP、NCP。
• LCD：Silicon。
選配功能
基板預熱 針頭加熱器
