EM-6610

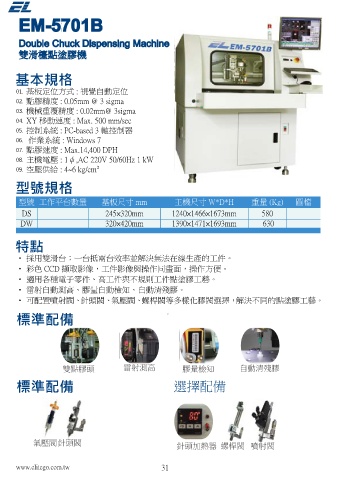

EM-5701B
EM-5701B EM-6610

Double Chuck Dispensing Machine
Double Chuck Dispensing Machine Multi-Angle Spray Coating Machine
Multi-Angle Spray Coating Machine
多角度塗覆機
雙滑檯點塗膠機
雙滑檯點塗膠機 多角度塗覆機

基本規格 標準配備

01. 基板定位方式 : 視覺自動定位
02. 點膠精度 : 0.05mm @ 3 sigma

03. 機械重覆精度 : 0.02mm@ 3sigma
04. XY 移動速度 : Max. 500 mm/sec
05. 控制系統 : PC-based 3 軸控制器 鏈條式輸送帶 殘膠排除系統 A軸旋轉
06. 作業系統 : Windows 7
07. 點膠速度 : Max.14,400 DPH
08. 主機電壓 : 1ψ,AC 220V 50/60Hz 1 kW
09. 空壓供給 : 4~6 kg/cm²

型號規格 膠頭傾斜 30度 浸泡膠系統

型號 工作平台數量 基板尺寸 mm 主機尺寸 W*D*H 重量 (Kg) 圖檔
。
DS 245×320mm 1240×1466×1673mm 580
選擇配備
DW 320×420mm 1390×1471×1693mm 630 選擇配備

特點 壓力桶 氣動隔膜泵浦

• 採用雙滑台；一台抵兩台效率並解決無法在線生產的工件。 自動膠壓調節器 噴霧閥
• 彩色 CCD 擷取影像，工件影像與操作同畫面，操作方便。 基本規格 特點
• 適用各種電子零件、高工件與不規則工件點塗膠工藝。
01. 基板流向 : 左→右，右→左 ( 選配 ) • 彩色 CCD 擷取影像，工件影像與操作
• 雷射自動測高、膠量自動檢知、自動清殘膠。
02. 基板定位方式 : 視覺自動定位 同畫面，操作方便。
• 可配置噴射閥、針頭閥、氣壓閥、螺桿閥等多樣化膠閥選擇，解決不同的點塗膠工藝。
03. 點膠精度 : 0.05mm @ 3 sigma • 配置噴霧閥、微量噴霧閥。
標準配備 。 04. 機械重覆精度 : 0.02mm@ 3sigma • 膠閥可 0 度 ~270 度旋轉任意設定、0/30
傾斜角度選擇設定。
05. XY 移動速度 : Max. 500 mm/sec
06. 塗覆速度 :1~500mm/sec • 傳送機構採鏈條式，不受膠水沾附影響
07. 旋轉角度 :00， 900， 1800， 2700 傳送。
08. 輸送帶高度 :920±20 mm • 三防膠 PCBA 表面選擇性塗覆，代替傳

09. 控制系統 : PC-based 6 軸控制器 統浸泡避免膠水浪費，節省成本。
雙點膠頭 雷射測高 膠量檢知 自動清殘膠 10. 作業系統 : Windows 7 • 底部設抽風盤，更有效排除機器內部殘

標準配備 選擇配備 11. 主機電壓 : 1ψ,AC 220V 50/60Hz 1 kW 膠散發的異味。
選擇配備
12. 空壓供給 : 4~6 kg/cm²

型號規格

。
型號 基板尺寸 mm 主機尺寸 W*D*H 重量 (Kg)

Max 450×350mm 1350×1380×1750mm 580
氣壓閥針頭閥 針頭加熱器 螺桿閥 噴射閥 Min 150×80mm 1350×1380×1750mm 580

www.elitego.com.tw 31 32 www.elitego.com.tw
