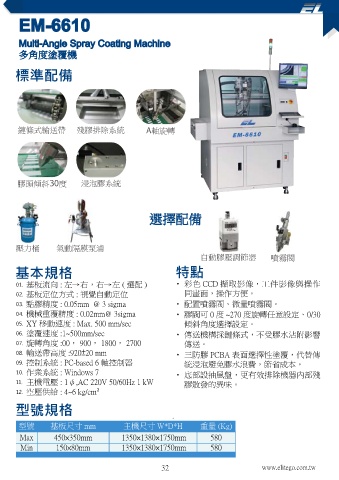

EM-6610
 EM-5701B
 EM-5701B  EM-6610

 Double Chuck Dispensing Machine
 Double Chuck Dispensing Machine  Multi-Angle Spray Coating Machine
        Multi-Angle Spray Coating Machine
        多角度塗覆機
 雙滑檯點塗膠機
 雙滑檯點塗膠機   多角度塗覆機

 基本規格  標準配備

 01. 基板定位方式 : 視覺自動定位
 02. 點膠精度 : 0.05mm @ 3 sigma

 03. 機械重覆精度 : 0.02mm@ 3sigma
 04. XY 移動速度 : Max. 500 mm/sec
 05. 控制系統 : PC-based 3 軸控制器  鏈條式輸送帶  殘膠排除系統         A軸旋轉
 06.  作業系統 : Windows 7
 07. 點膠速度 : Max.14,400 DPH
 08. 主機電壓 : 1ψ,AC 220V 50/60Hz 1 kW
 09. 空壓供給 : 4~6 kg/cm²

 型號規格  膠頭傾斜       30度         浸泡膠系統


 型號 工作平台數量  基板尺寸 mm  主機尺寸 W*D*H  重量 (Kg)  圖檔
 。
 DS  245×320mm  1240×1466×1673mm  580
                                                     選擇配備
 DW  320×420mm  1390×1471×1693mm   630               選擇配備


 特點    壓力桶           氣動隔膜泵浦


 • 採用雙滑台；一台抵兩台效率並解決無法在線生產的工件。                                          自動膠壓調節器                  噴霧閥
 • 彩色 CCD 擷取影像，工件影像與操作同畫面，操作方便。  基本規格                          特點
 • 適用各種電子零件、高工件與不規則工件點塗膠工藝。
       01. 基板流向 : 左→右，右→左 ( 選配 )                              • 彩色 CCD 擷取影像，工件影像與操作
 • 雷射自動測高、膠量自動檢知、自動清殘膠。
       02. 基板定位方式 : 視覺自動定位                                        同畫面，操作方便。
 • 可配置噴射閥、針頭閥、氣壓閥、螺桿閥等多樣化膠閥選擇，解決不同的點塗膠工藝。
       03. 點膠精度 : 0.05mm  @ 3 sigma                           • 配置噴霧閥、微量噴霧閥。
 標準配備  。  04. 機械重覆精度 : 0.02mm@ 3sigma                         • 膠閥可 0 度 ~270 度旋轉任意設定、0/30
                                                                  傾斜角度選擇設定。
       05. XY 移動速度 : Max. 500 mm/sec
       06. 塗覆速度 :1~500mm/sec                                  • 傳送機構採鏈條式，不受膠水沾附影響
       07. 旋轉角度 :00， 900， 1800， 2700                              傳送。
       08. 輸送帶高度 :920±20 mm                                   • 三防膠 PCBA 表面選擇性塗覆，代替傳

       09. 控制系統 : PC-based 6 軸控制器                                 統浸泡避免膠水浪費，節省成本。
 雙點膠頭  雷射測高  膠量檢知  自動清殘膠  10. 作業系統 : Windows 7                • 底部設抽風盤，更有效排除機器內部殘

 標準配備  選擇配備  11.  主機電壓 : 1ψ,AC 220V 50/60Hz 1 kW                  膠散發的異味。
 選擇配備
       12. 空壓供給 : 4~6 kg/cm²

      型號規格

                                                             。
        型號         基板尺寸 mm                  主機尺寸 W*D*H                 重量 (Kg)

        Max         450×350mm               1350×1380×1750mm               580
 氣壓閥針頭閥  針頭加熱器  螺桿閥 噴射閥  Min  150×80mm      1350×1380×1750mm               580
